系统组成：

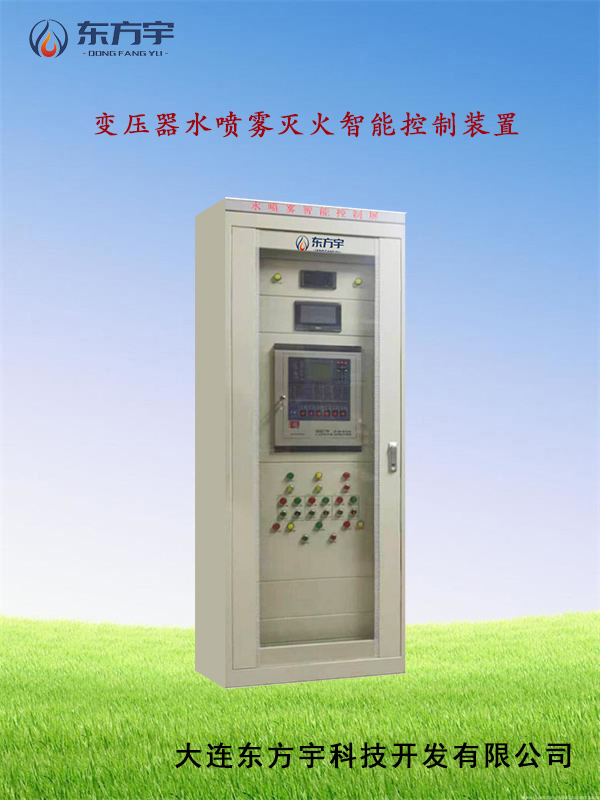

智能消防物联网变压器水喷雾灭火系统是由智能消防物联网水喷雾智能控制屏、消防增压给水设备、雨淋阀组、信号蝶阀、过滤器、压力开关、检修控制阀门、智能消防物联网水喷雾智能控制柜、水雾喷头、报警装置控制箱和报警系统等组成，用于油浸式变压器及油罐灭火，具有防火和灭火功能的装置。

工作原理：

智能消防物联网变压器水喷雾灭火系统的雨淋阀后管道平时为空管，火警时由火灾探测报警系统加变压器跳闸信号联动水喷雾智能控制系统，由智能消防物联网水喷雾控制装置自动或手动开启雨淋阀，启动整套系统工作，使雨淋阀控制的系统管道上的开式喷头全部同时喷水灭火，同时在就地发出火警铃声，并通过压力开关向就地控制盘发出灭火系统动作信号。

变压器水喷雾灭火系统示意图
